Подъемник опрокидыватель мачтовый

Незаменимый инструмент для современных производств, обеспечивающий высокую эффективность и безопасность. Используется для загрузки различного технологического оборудования: волчки, фаршемешалки, шприцы, пресса механической обвалки, котлетные линии и т.д. Поднятие и опускание выгружаемой емкости запускается нажатием кнопки на щите управления. Материал исполнения — нержавеющая сталь AiSi 304.

Получить расчет подъёмника

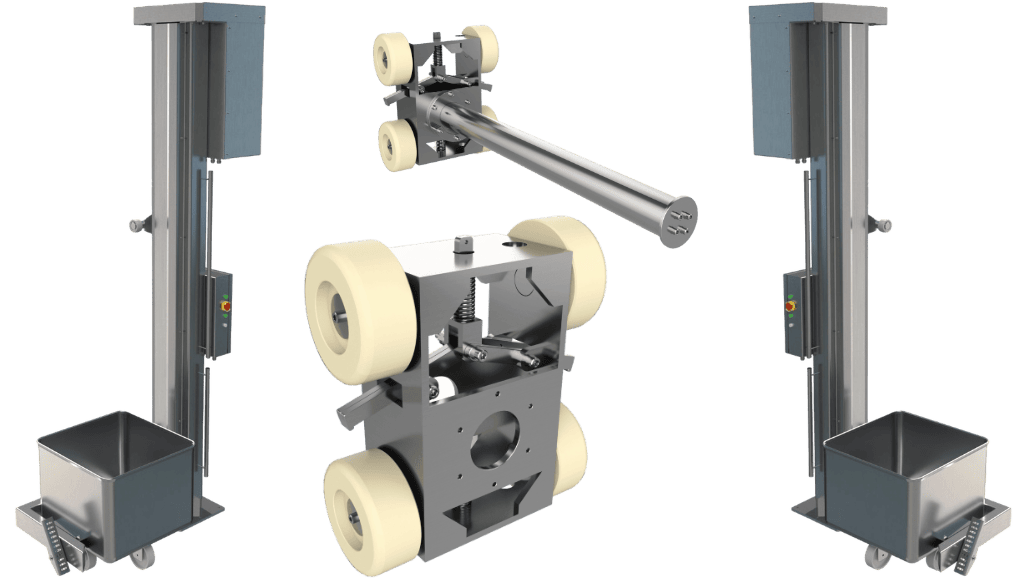

Мачтовый подъемник-опрокидыватель с установленной тележкой.

Мачтовый подъемник для пищевого производства

Подъемник нужен на участках, где сырье необходимо подавать из технологической тележки в приемную емкость производственной машины. Механизированная загрузка позволяет перемещать содержимое тележки на нужную высоту без ручного подъема наполненной емкости. Мачтовое исполнение используют для загрузки волчков, фаршемешалок, шприцев, прессов механической обвалки и котлетных линий. При выборе важно согласовать высоту и направление выгрузки, положение приемной емкости и параметры тележки. Эти данные определяют, как подъемник будет работать на вашем участке.

Подъем и выгрузка тележек 100 и 200 л.

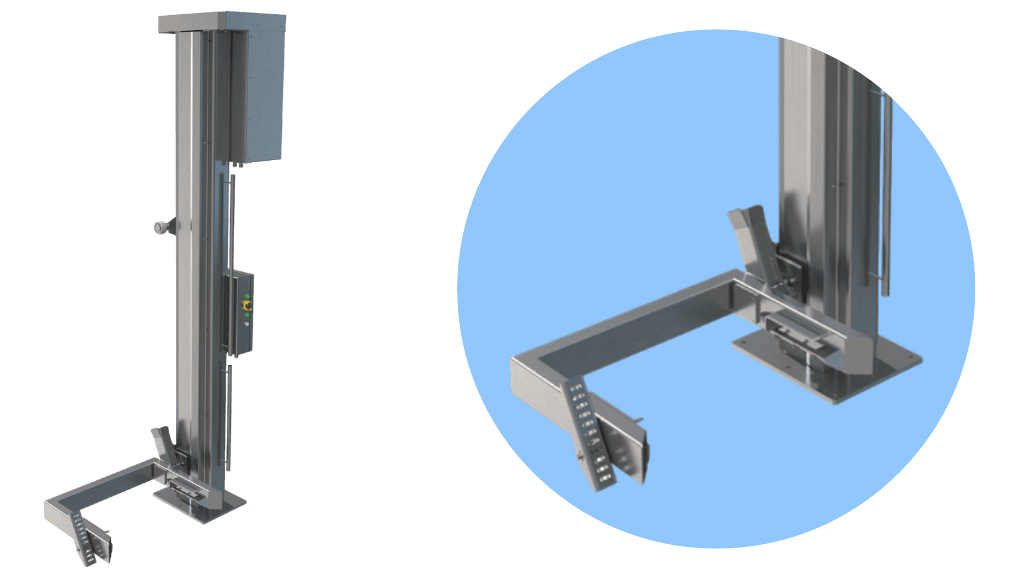

Оборудование предназначено для технологических тележек объемом 100 и 200 л. При подборе чан-тележки, которую на пищевых производствах часто называют «чебурашкой», проверяют не только объем, но и размеры емкости, конструкцию колес и места захвата. Перед заказом отправьте фотографию тележки и ее основные размеры. Мы сопоставим их с конструкцией подъемника и уточним подходящее исполнение. Если на предприятии используются разные тележки, укажите каждую из них: одинаковый объем сам по себе не подтверждает совместимость с захватом. Нижний захват подъемника для установки технологической тележки.

Как работает мачтовый подъемник-опрокидыватель

Тележку устанавливают в захват подъемника. Оператор управляет ее поднятием и опусканием с помощью кнопок на щите. На высоте выгрузки механизм опрокидывания переводит тележку в положение для подачи сырья в приемную емкость. Тележку подают к подъемнику и устанавливают в захват. Поднимают тележку к приемной емкости оборудования. Опрокидывают тележку и выгружают сырье. Возвращают тележку в исходное положение для следующего цикла. Конкретный порядок управления и фиксации тележки определяется инструкцией к выбранному исполнению подъемника.

Технические характеристики мачтового подъемника

Основные параметры мачтового подъемника-опрокидывателя приведены в таблице. При подборе оборудования необходимо согласовать исполнение, тележку и условия установки на вашем производстве. Для подбора по нагрузке укажите отдельно массу пустой тележки и массу сырья. Допустимую загрузку определяют по паспорту согласованного исполнения.

Установка подъемника в пищевом цехе

Для установки необходимо согласовать место рядом с загрузочной машиной, высоту приемной емкости и направление выгрузки. Важно предусмотреть пространство для подачи тележки, выполнения рабочего цикла и доступа к оборудованию при обслуживании. Отправьте план участка или фотографию места установки с размерами. Укажите модель волчка, фаршемешалки или другой машины, высоту ее приемной емкости и расположение проходов. По этим данным можно подобрать подъемник и проверить его размещение до заказа. Схема размещения подъемника и технологической тележки в цехе.

Нержавеющая сталь и обслуживание подъемника

Мачтовый подъемник SteelTex выполнен из нержавеющей стали AISI 304. В конструкции используется цельный лист толщиной 6 мм. Подъемная цепь закрыта защитным кожухом — этот узел важен для исполнения оборудования, работающего в пищевом цехе.
При выборе подъемника учитывают не только загрузочную операцию, но и доступ к узлам для очистки и обслуживания. Способ санитарной обработки и порядок ухода за цепным приводом определяются эксплуатационной документацией конкретного исполнения. Эти условия нужно согласовать до запуска оборудования на участке.

Видео работы мачтового подъемника

Ниже представлены видеоматериалы с мачтовым подъемником SteelTex. Они помогут оценить компоновку оборудования и его работу с технологической тележкой. При подборе для вашего цеха сравнивайте показанное исполнение с нужной высотой выгрузки, типом тележки и приемной машиной.

Пример установки в производственном цехе

На фотографии показан мачтовый подъемник SteelTex, установленный рядом с технологическим оборудованием в производственном цехе. Такой пример помогает оценить взаимное расположение подъемника, захвата тележки и приемной емкости.

Пример установки мачтового подъемника рядом с технологическим оборудованием.
Для вашего участка размещение подбирают отдельно. Отправьте фотографию цеха и размеры загрузочной машины — это позволит заранее обсудить место установки и высоту выгрузки.
